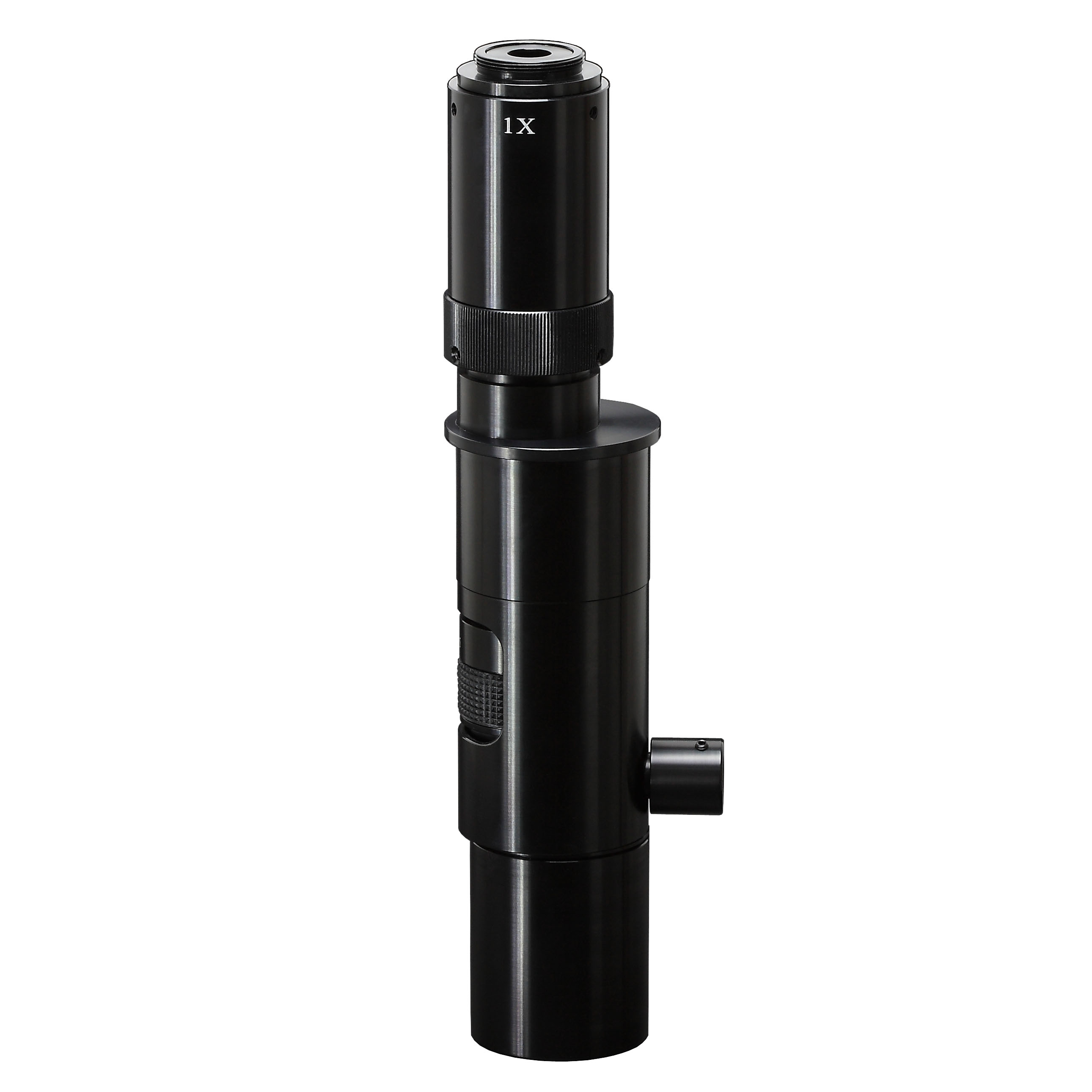

物鏡連續(xù)變倍范圍

0.7X~4.5X

變倍比

6.4: 1

標準工作距離

103mm

照明

可調光高亮度長壽命LED近軸照明

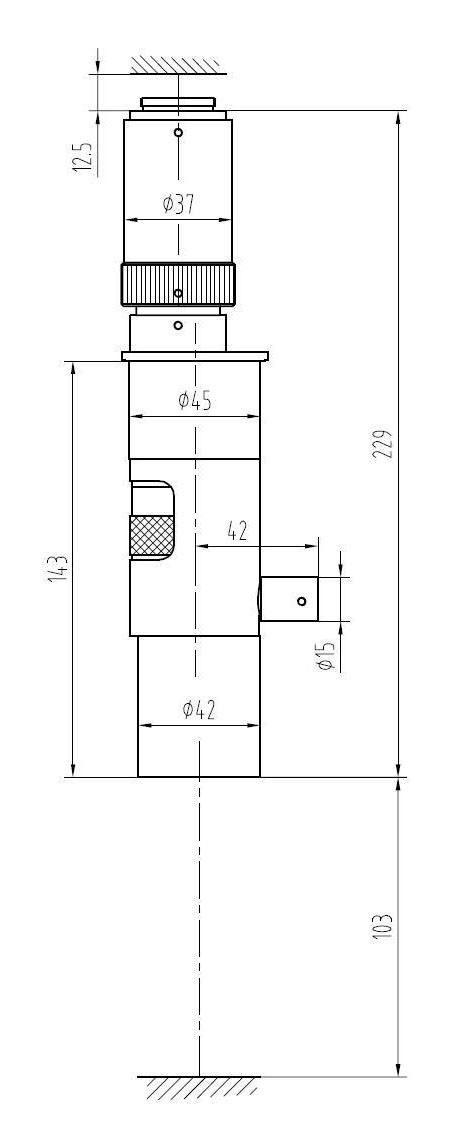

主機與支架配合尺寸

Φ45mm

接口

標準CS接口（支承面到CCD靶面距離為12.5mm）

附加物鏡

項目

CCD接頭

0.4X

0.5X

0.67X

1X

1.5X

2X

1X主機WD:103mm

光學放大倍率

0.28X～1.8X

0.35X～2.25X

0.469X～3X

0.7X～4.5X

1.05X～6.75X

1.4X～9X

視場范圍(mm)

12.9X17.1～2X2.67

10.29X13.71～1.6X2.13

7.7X10.2～1.2X1.6

5.14X6.86～0.8X1.07

3.43X4.57～0.53X0.71

2.57X3.43～0.4X0.53

0.7X WD:145mm

光學放大倍率

0.196X～1.26X

0.245X～1.575X

0.33X～2.11X

0.49X～3.15X

0.735X～4.725X

0.98X～6.3X

視場范圍(mm)

18.4X24.5～2.9X3.8

14.69X19.59～2.29 X3.05

10.9X14.5～1.7X2.3

7.35X9.8～1.14X1.52

4.9X6.53～0.7X1.02

3.67X4.9～0.57X0.76

2X WD:35mm

光學放大倍率

0.56X～3.6X

0.7X～4.5X

0.938X～6X

1.4X～9X

2.1X～13.5X

2.8X～18X

視場范圍(mm)

6.4X8.57～1X1.33

5.14X6.86～0.8X1.07

3.8X5.12～0.6X0.8

2.57X3.43～0.4X0.53

1.71X2.29～0.27X0.36

1.29X1.71～0.2X0.27

變倍主體連續(xù)變倍范圍0.7X～4.5X

倍率

NA

景深

分辨率

TV失真

安裝尺寸：Φ45mm
最大兼容相機：1/2"
CCD螺紋接口：1英吋32扣

0.7X

0.027

2.1mm

12.4μm

0.03%

2.0X

0.062

0.32mm

5.4μm

0.08%

4.5X

0.087

0.10mm

3.9μm

0.13%

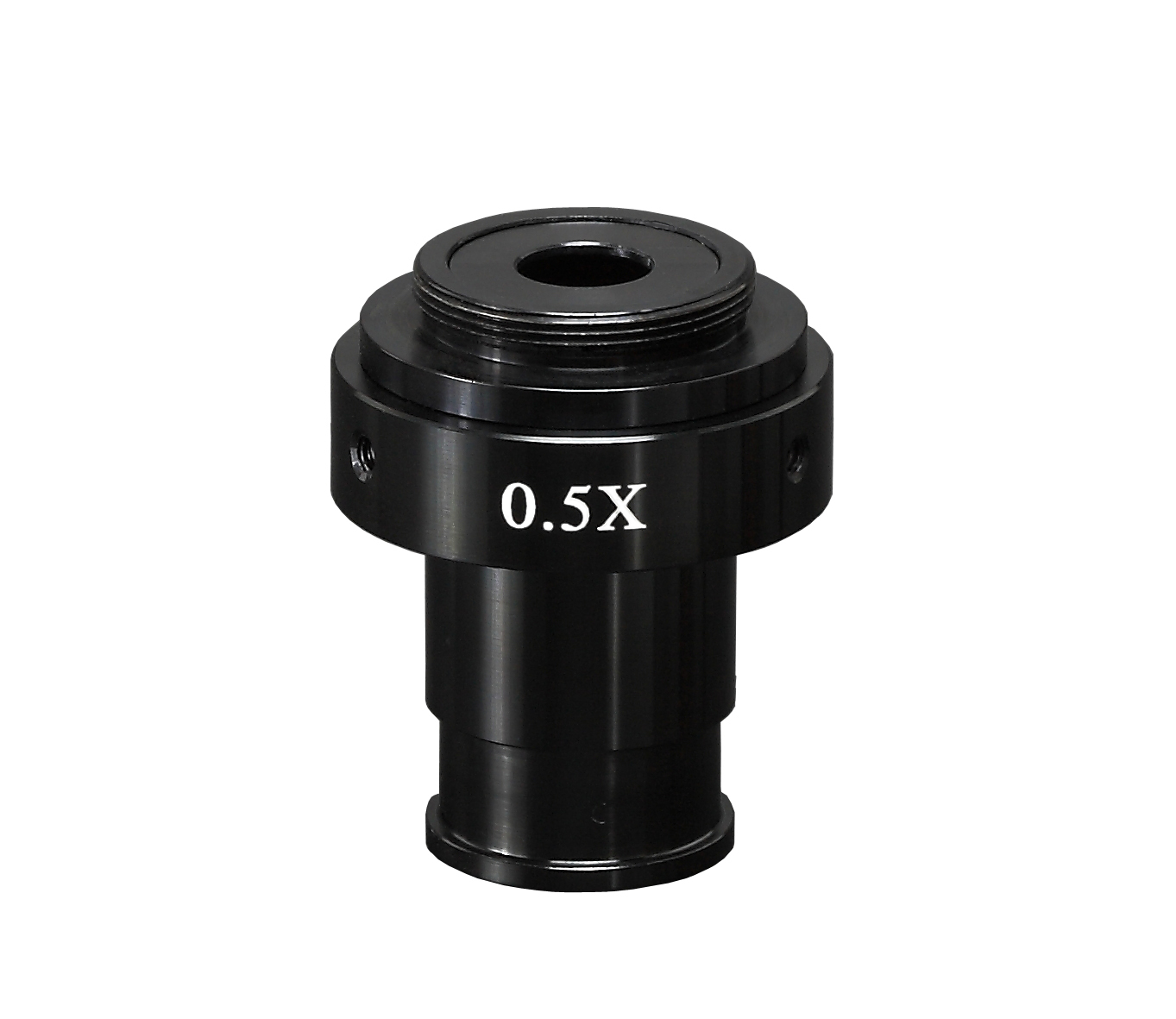

CCD接頭

DH-C0.4 , DH-C0.5, DH-C0.67,
DH-C1.0, DH-C1.5, DH-C2.0

機械載物臺

S7665, S10086

附加物鏡

DA-W0.7、DA-W2.0

底座組

SD1-D ~ SD18-D
